De ce vibrațiile continuă să slăbească șuruburile metalice de pe echipamentul de lucru
O cutie de viteze trece de punerea în funcțiune fără nicio problemă, iar câteva săptămâni mai târziu, un suport de protecție începe să zdrăngănească. Când echipa de întreținere verifică îmbinarea, găsesc trei șuruburi îndepărtate de câteva ture și o peliculă subțire de ulei care se strecoară de-a lungul filetelor. Nimic nu a eșuat dramatic, dar sarcina de clemă care ținea ansamblul împreună a dispărut în liniște. Acest model este comun la pompe, compresoare, transportoare, prese și grupuri electrogene și este unul dintre cele mai frecvente motive pentru opriri neplanificate în instalațiile care rulează echipamente grele rotative.
Slăbirea vine rareori dintr-o singură cauză. În majoritatea îmbinărilor industriale, trei forțe lucrează împreună. Vibrația de la arborii rotativi și piesele care se mișcă alternativ creează mișcări relative mici între șurub și piuliță sau între firele în sine. Ciclul termic face ca metalul să se dilate și să se contracte, ceea ce reduce preîncărcarea de fiecare dată când echipamentul pornește și se oprește. Sarcinile dinamice de la impulsuri de presiune sau impact împing îmbinarea în moduri pe care o valoare statică a cuplului nu le-a anticipat niciodată.
3
Principalii factori de slăbire a șuruburilor în majoritatea mașinilor rotative: vibrații, cicluri termice și sarcină dinamică
Mii
Cicluri de vibrații pe minut pe multe mașini care rulează, suficiente pentru a îndepărta în timp un dispozitiv de fixare deblocat
1 articulatie
Un singur element de fixare slăbit poate cauza scurgeri, aliniere greșită sau deteriorare prin oboseală în piesele învecinate
Echipele de întreținere care urmăresc defecțiunile repetate găsesc de obicei aceeași cauză principală: firele au fost strânse corect o dată, dar nimic nu a fost proiectat pentru a le menține strâns ulterior.
Remediile tradiționale, cum ar fi șaibe de blocare cu arc, piulițe cu flanșă zimțată și piulițe cu inserție din nailon ajută în unele cazuri, dar fiecare are limite. Șaibe cu arc se pot aplatiza sub sarcină și își pierd mușcătura. Inserțiile din nailon își pierd frecarea atunci când temperaturile cresc. Sârma de siguranță necesită forță de muncă și depinde de tehnician. Un adeziv de blocare a filetului abordează problema dintr-un unghi diferit, deoarece umple spațiul microscopic dintre firele tată și femela și se întărește într-un strat solid care rezistă atât la rotație, cât și la slăbire. Acesta este motivul pentru care multe echipe de inginerie specifică acum un dispozitiv de blocare a filetului lichid ca pas standard în procedurile lor de asamblare.
Ce este dispozitivul de blocare a firelor anaerobe și cum se vindecă

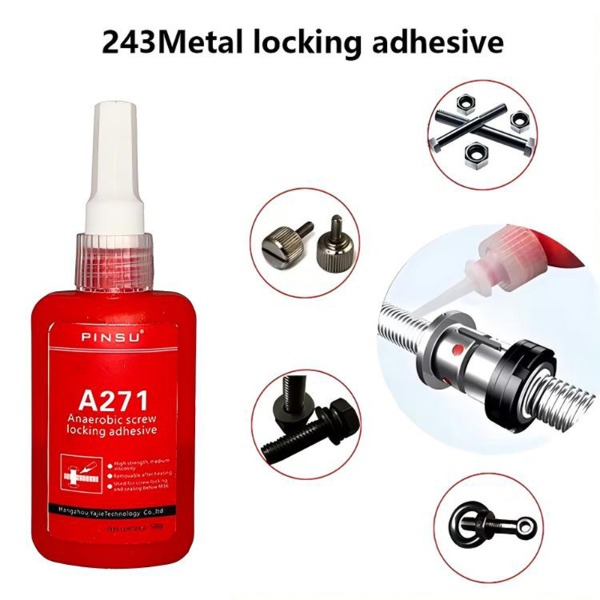

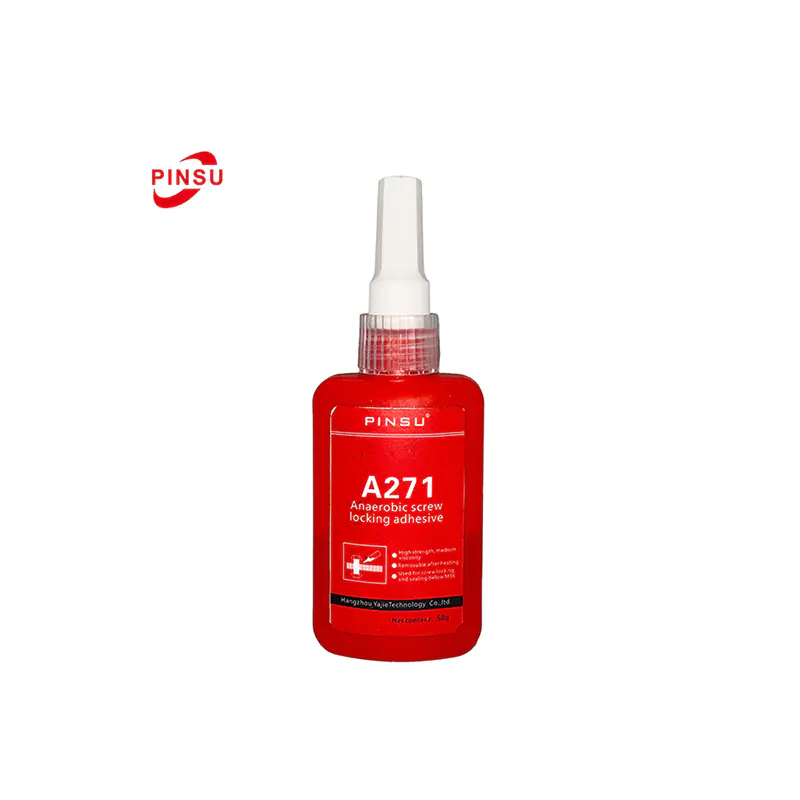

An dispozitiv de blocare anaerob a firului este un adeziv lichid monocomponent care rămâne fluid în timp ce este expus la aer și se întărește numai atunci când este limitat între suprafețe metalice fără oxigen. Numele se referă la acest comportament. Anaerob înseamnă că chimia funcționează fără aer, iar adezivul este proiectat să rămână stabil într-o sticlă sau pe o bancă pentru o perioadă lungă de timp, apoi să se solidifice rapid odată ce este sigilat în interiorul unei îmbinări filetate.
Cum funcționează cura în practică
Întărirea depinde de două condiții care există în interiorul unui fir metalic strâns, dar nu și pe suprafața exterioară. Prima este absența oxigenului, care este împins în afara spațiului subțire pe măsură ce șurubul este cuplat. Al doilea este contactul cu suprafețele metalice active, care acționează ca un catalizator și accelerează întărirea. Oțelul, fonta și multe aliaje de cupru funcționează bine în acest rol. Odată ce ambele condiții sunt îndeplinite, lichidul se transformă într-un film termorezistent dur care umple golurile dintre fire și le leagă între ele.
Într-o aplicație industrială tipică, setarea inițială are loc într-o perioadă scurtă la temperatura camerei, în timp ce rezistența completă se dezvoltă pe o fereastră mai lungă. Momentul exact depinde de calitate, metal, grosimea filmului și temperatura ambiantă. Inginerii ar trebui să citească fișa de date a produsului pentru momentele specifice, mai degrabă decât să se bazeze pe reguli generale, dar secvența generală este aceeași pentru aproape fiecare produs din această categorie.
Ceea ce îl diferențiază de adezivi generali
Lipiciurile de uz general și adezivii instant sunt proiectați pentru a lipi suprafețele expuse la aer. Ele formează o peliculă la suprafață și rămân adesea fragile. Un dispozitiv de blocare a firelor se comportă diferit, deoarece este menit să rămână în spațiul dintre două părți și să rămână ușor flexibil după întărire. Nu formează un bloc rigid. În schimb, creează o legătură controlată care rezistă la mișcare, permițând totuși articulația să fie demontată mai târziu, cu metoda potrivită. Acest echilibru între ținere și eliberare este motivul principal pentru care este utilizat mai degrabă pe elemente de fixare decât pe părțile structurale.
Cum protejează filmul întărit articulația
După întărire, filmul face două lucrări deodată. Blocează firele astfel încât piulița să nu se poată roti înapoi sub vibrații și etanșează calea spirală pe care lichidele și gazele ar urma altfel. Deoarece adezivul umple jocul firului, umezeala, lichidul de răcire și uleiul ajung mult mai greu la suprafețele metalice unde începe coroziunea. Acesta este motivul pentru care același produs este adesea descris ca un dulap și un sigilant, în funcție de aplicație.
Avantajele de bază ale adezivului de blocare a firelor pentru uz industrial
Când inginerii compară metodele de blocare, de obicei se uită la patru factori: rezistența la vibrații, performanța de etanșare, capacitatea de a reutiliza elementul de fixare și cât de bine îmbinarea își menține sarcina de prindere în timp. Tabelul de mai jos rezumă modul în care un sistem anaerob lichid se compară cu cele mai comune alternative mecanice.
| Metoda de blocare | Rezistenta la vibratii | Etanșarea scurgerilor | Reutilizabilitate | Reținere a clemei |
|---|---|---|---|---|
| Șaibă de blocare cu arc | Scăzut spre moderat | Niciuna | Înalt | Declin în timp |
| Piuliță din nailon | Moderat | Limitat | Moderat | Declin cu căldură |
| Dispozitiv de blocare anaerob a firului | Înalt | Da | Depinde de nota | Stabil sub sarcină |
Beneficiile practice pentru operațiunile centralei pot fi grupate în cinci domenii.
- Performanță anti-vibrații: Pelicula întărită absoarbe micromișcările dintre fire, ceea ce împiedică rotația treptată care provoacă slăbirea pompelor, motoarelor și cutiilor de viteze.
- Prevenirea scurgerilor și a coroziunii: Umplerea jocului de filet împiedică uleiul, apa și fluidele de proces să se strecoare de-a lungul traseului filetului și să atace metalul.
- Preîncărcare stabilă: Deoarece adezivul nu obosește ca un element cu arc, îmbinarea își păstrează forța de strângere proiectată pentru un interval de service mai lung.
- Dezasamblare pe bază de grad: Diferitele grade de rezistență permit echipelor de întreținere să potrivească metoda de îndepărtare cu durata de viață estimată a îmbinării.
- Cost total mai mic: Mai puține opriri neplanificate, mai puține elemente de fixare de înlocuire și mai puțin timp petrecut pentru strângerea din nou a pieselor libere depășesc de obicei costul mic al adezivului în sine.
În multe analize de întreținere a instalațiilor, economiile apar mai puțin în prețul de achiziție și mai mult în timpul de nefuncționare redus. O singură oprire evitată pe o linie de producție poate acoperi costul adezivului pentru un an întreg de întreținere pe mai multe mașini.
Scenarii obișnuite de aplicare a etanșantului pentru filete metalice
Alegerea unui produs este mai ușoară atunci când aplicația este clară. A etanșant pentru fire metalice este cel mai util în îmbinările în care se îndeplinesc două cerințe: dispozitivul de fixare nu trebuie să se retragă și traseul filetului nu trebuie să permită scurgerea fluidului. Următoarele scenarii sunt cele mai frecvente în munca industrială.
Asamblare utilaje si echipamente
Mașinile-unelte, corpurile pompelor și cutiile de viteze conțin multe șuruburi care văd vibrații continue. Blocarea acestor elemente de fixare cu adeziv reduce necesitatea verificărilor frecvente de re-cuplu și ajută la menținerea alinierii între arbori, rulmenți și carcase. Pe carcasele pompei, aceeași peliculă blochează, de asemenea, infiltrațiile de-a lungul filetelor care altfel ar necesita înlocuirea garniturii.
Piese auto și de transport
Componentele șasiului, suporturile de motor și suporturile de evacuare se confruntă cu o combinație de vibrații ale drumului, căldură și umiditate. Blocarea anaerobă este utilizată pe scară largă în aceste zone, deoarece filmul întărit continuă să funcționeze prin cicluri repetate de încălzire și răcire și rezistă la sarea din drum și la substanțele chimice de spălat. Echipele de service îl aplică adesea în timpul asamblarii, mai degrabă decât să se bazeze pe strângerea din nou la un interval ulterior.
Sisteme hidraulice si pneumatice
Conexiunile filetate în liniile hidraulice și fitingurile sunt un punct de scurgere clasic. Aplicarea unui grad de etanșare pe filetul tată ajută la închiderea traseului spiralat unde uleiul hidraulic sau aerul comprimat ar scăpa altfel. Echipele trebuie să confirme că produsul ales este compatibil cu fluidul și presiunea de funcționare enumerate în specificațiile sistemului.
Echipamente industriale grele
Grupurile electrogene, concasoarele și acționările morii combină sarcini grele cu variații mari de temperatură. La aceste mașini, clasele de rezistență ridicată sunt adesea selectate pentru elementele de fixare structurale care nu trebuie să se slăbească niciodată pe durata de viață a unității. Îndepărtarea este planificată ca un eveniment de întreținere care include încălzirea ansamblului la temperatura necesară înainte de dezasamblare.
Lucrari de intretinere si reparatii
Reparațiile pe teren implică adesea fire uzate, găuri pentru șuruburi deteriorate anterior sau elemente de fixare care s-au slăbit deja o dată. În aceste cazuri, un dispozitiv de blocare a filetului poate ajuta la restabilirea îmbinării prin umplerea micilor nereguli și creând o nouă conexiune blocată. Tehnicienii ar trebui să curețe bine firele înainte de a aplica adezivul, deoarece contaminarea este cel mai frecvent motiv pentru care reparațiile eșuează.
- Linii de asamblare utilaje și service cutie de viteze
- Elemente de fixare pentru șasiu, motor și evacuare auto
- Fitinguri hidraulice și conexiuni pneumatice
- Echipamente grele, grupuri electrogene și concasoare
- Reparații la fața locului și întreținere preventivă
Cum să alegi gradul corect de blocare a firelor anaerobe
Selectarea gradului este locul în care multe decizii de cumpărare merg prost. Un produs care se blochează foarte puternic poate fi inutil pentru un element de fixare care trebuie îndepărtat la fiecare câteva luni, în timp ce un grad slab poate eșua pe o îmbinare care vede vibrații constante. Alegerea corectă depinde de rezistența de care aveți nevoie, de modul în care va fi întreținută articulația și de condițiile de funcționare cu care se va confrunta.
Trei niveluri de putere
| Nota | Utilizare tipică | Metoda de demontare | Cel mai potrivit |
|---|---|---|---|
| Rezistență scăzută | Șuruburi mici și puncte de reglare | Unelte de mână | Inspecție frecventă |
| Putere medie | Elemente de fixare pentru mașini generale | Instrumente standard | Întreținere de rutină |
| Înalt strength | Imbinari structurale permanente | Îndepărtarea asistată de căldură | Vibrații puternice |
Gradul de rezistență scăzut
Produsele cu rezistență redusă se potrivesc cu șuruburile mici, șuruburile de reglare și elementele de fixare care sunt deschise în mod regulat pentru inspecție. Acestea împiedică șurubul să se deplaseze, permițând în același timp îndepărtarea cu o unealtă de mână. Deoarece sunt ușor de eliberat, sunt o alegere bună acolo unde programul de întreținere este scurt și nivelul de vibrații este moderat.
Grad de rezistență medie
Rezistența medie este alegerea de uz general pentru majoritatea utilajelor. Se ține ferm sub vibrațiile tipice și poate fi îndepărtat cu unelte manuale sau electrice standard atunci când este nevoie de service. Multe fabrici folosesc această calitate ca prestabilit pentru șuruburi de pe motoare, pompe și cadre transportoare, rezervând gradul mai puternic pentru îmbinările în care îndepărtarea este rară.
Grad de înaltă rezistență
Produsele de înaltă rezistență sunt destinate îmbinărilor permanente sau elementelor de fixare care funcționează la vibrații severe. Odată întărite, ele rezistă la rotație mult peste nivelul cuplului normal al sculei. Dezasamblarea necesită de obicei încălzirea îmbinării la o temperatură specificată, astfel încât pelicula să se înmoaie, urmată de îndepărtarea atentă. Planificarea acestui pas în procedura de întreținere previne deteriorarea fileturilor și ruperea sculelor.
Lista de verificare a selecției
- Metalul de bază: oțelul, oțelul inoxidabil și fonta se comportă diferit, deci confirmați compatibilitatea cu gradul.
- Dimensiunea firului: diametrele mai mari necesită mai mult volum de adeziv, în timp ce firele mici au nevoie de o peliculă mai subțire.
- Plan de service: decideți dacă elementul de fixare va fi îndepărtat în timpul întreținerii de rutină sau lăsat pe loc pe toată durata de viață a unității.
- Condiții de funcționare: rețineți intervalul de temperatură așteptat, expunerea la ulei sau apă și nivelul de vibrație.
Ghid de utilizare pas cu pas pentru adeziv anaerob de blocare a șuruburilor
O procedură de aplicare corectă contează la fel de mult ca și produsul în sine. Majoritatea îmbinărilor eșuate provin din pregătirea omisă mai degrabă decât de adeziv. Pașii de mai jos se aplică majorității dispozitivelor de blocare a filetelor lichide utilizate în setările industriale.
- Pregatirea suprafetei: Îndepărtați uleiul, grăsimea, praful și adezivul vechi atât din firele interne, cât și din cele externe. O ștergere curată cu solvent, urmată de uscare completă este abordarea standard. Suprafețele curate conferă filmului o zonă de contact consistentă.
- Aplicați adezivul: Puneți o cantitate mică pe zona filetului cuplat, de obicei pe filetul extern al șurubului. Evitați excesul, deoarece surplusul de lichid poate migra în rulmenți, etanșări sau zonele electrice.
- Asamblați îmbinarea: Înșurubați elementul de fixare la loc și strângeți-l la cuplul specificat. Acțiunea de strângere împinge aerul din spațiu și împrăștie filmul uniform pe suprafețele firului.
- Permite setarea inițială: Lăsați îmbinarea netulburată în timp ce filmul începe să se instaleze. Timpul de setare inițial variază în funcție de gradul și metalul, așa că verificați fișa de date pentru perioada necesară înainte de a încărca sau a pune în funcțiune echipamentul.
- Permite vindecarea completă: Rezistența completă se dezvoltă pe o fereastră mai lungă la temperatura camerei. Operarea echipamentului înainte de întărirea completă poate reduce forța finală de reținere, așa că planificați programul de punere în funcțiune în consecință.
Materiale care necesită o atenție specială
Sistemele anaerobe depind de suprafețele metalice active. Oțelul inoxidabil, aluminiul și unele elemente de fixare acoperite pot încetini întărirea, iar suprafețele pasive sau placate pot avea nevoie de un grund sau un activator pentru a atinge rezistența maximă. Firele de plastic nu sunt potrivite, deoarece adezivul poate ataca materialul și îmbinarea poate să nu țină așa cum era de așteptat.
Greșeli frecvente care reduc performanța de blocare
Tehnicienii cu experiență știu că majoritatea defecțiunilor provin dintr-un set mic de erori repetate. Recunoașterea lor din timp economisește timp la reparații și protejează fiabilitatea echipamentului.
- Aplicarea adezivului pe fire murdare sau uleioase, ceea ce slăbește legătura și duce la slăbirea timpurie.
- Folosind prea mult produs, ceea ce poate face ca filmul să se stoarce și să contamineze suprafețele din apropiere.
- Alegerea unui grad de rezistență ridicat pentru o îmbinare care trebuie îndepărtată des, ceea ce crește timpul de întreținere și riscă deteriorarea.
- Strângerea după ce filmul s-a întărit deja parțial, ceea ce poate crăpa filmul și poate reduce efectul de blocare.
- Ignorarea ferestrei de vindecare și rularea echipamentului prea devreme, ceea ce scade retenția finală a clemei.
O bună practică este să înregistrați calitatea produsului, lotul și timpul de întărire pe cardul de întreținere. Acest lucru face inspecțiile viitoare mai rapide și ajută echipa să înțeleagă care articulații necesită atenție în timpul opririlor programate.
Referință pentru parametrii tehnici
Următorul tabel listează categoriile de parametri generali pe care inginerii le examinează în mod obișnuit atunci când compară dispozitivele de blocare anaerobe a firelor. Valorile variază între clase și producători, astfel încât fișa cu date a produsului ar trebui să fie întotdeauna referința finală pentru lucrările de proiectare.
| Parametru | Referință tipică | Notă de inginerie |
|---|---|---|
| Tip de vindecare | Anaerob, metal activat | Necesită contact limitat cu metal |
| Aspectul | Lichid colorat, de obicei albastru, roșu sau verde | Culoarea ajută la identificarea gradului în teren |
| Gama de dimensiuni a firului | Elemente de fixare cu diametru mic până la mare | Potriviți vâscozitatea filmului la dimensiunea firului |
| Temperatura de functionare | Gamă largă, de obicei de la sub zero până la aproximativ 150 de grade Celsius | Confirmați limita pentru gradele de rezistență ridicată |
| Ora stabilită inițială | Minute până la o perioadă scurtă | Variază în funcție de calitate și metal |
| Timp de vindecare completă | Câteva ore până la aproximativ o zi | Planificați punerea în funcțiune după vindecarea completă |
| Cuplul de rupere | Gradul scăzut cu unelte de mână, gradul înalt necesită căldură | Utilizați valorile din fișa de date pentru proiectare |
| Depozitare | Loc răcoros, uscat ferit de lumina directă a soarelui | Păstrați sticla sigilată când nu este utilizată |
Întrebări frecvente despre dispozitivele anaerobe pentru fire
Întrebările de mai jos acoperă punctele pe care inginerii și echipele de întreținere le ridică cel mai des atunci când evaluează pentru prima dată un produs de blocare a firelor.
Î1: Care este diferența dintre un dispozitiv de blocare a filetului și un etanșant pentru filet?
Un dispozitiv de blocare a firelor se concentrează pe prevenirea rotării slăbite a dispozitivului de fixare sub vibrații. Un etanșant de filet se concentrează pe blocarea trecerii fluidului și a gazului de-a lungul traseului filetului. Multe produse anaerobe fac ambele, așa că alegerea depinde de ce cerințe este mai importantă pentru articulație.
Î2: Poate fi îndepărtat un dispozitiv de blocare a firelor anaerob de înaltă rezistență?
Da, dar îndepărtarea necesită de obicei încălzirea îmbinării la temperatura specificată în fișa de date. Odată ce filmul se înmoaie, dispozitivul de fixare poate fi răsucit cu unelte standard. Planificarea acestui pas în procedura de întreținere evită firele deteriorate.
Î3: Adezivul anaerob de blocare a firelor funcționează pe oțel inoxidabil?
Oțelul inoxidabil se poate întări, dar este mai puțin activ decât oțelul carbon simplu, astfel încât întărirea poate fi mai lentă. Unele aplicații folosesc un primer sau un activator pentru a atinge puterea maximă. Testați întotdeauna materialul real înainte de utilizare în producție.
Î4: Adezivul de blocare a șuruburilor este rezistent la ulei și la temperaturi ridicate?
Filmele anaerobe întărite rezistă la majoritatea uleiurilor industriale și au rezultate bune într-o gamă largă de temperaturi. Limita exactă depinde de grad, așa că comparați temperatura de funcționare din fișa de date cu condițiile din echipamentul dumneavoastră.
Î5: Se poate folosi adezivul anaerob pe fire de plastic?
Nu este recomandat. Sistemele anaerobe sunt concepute pentru suprafețe metalice care activează vindecarea, iar unele materiale plastice pot fi atacate de chimie sau nu se pot lega corespunzător. Pentru componentele din plastic, selectați un produs special evaluat pentru acele materiale.
